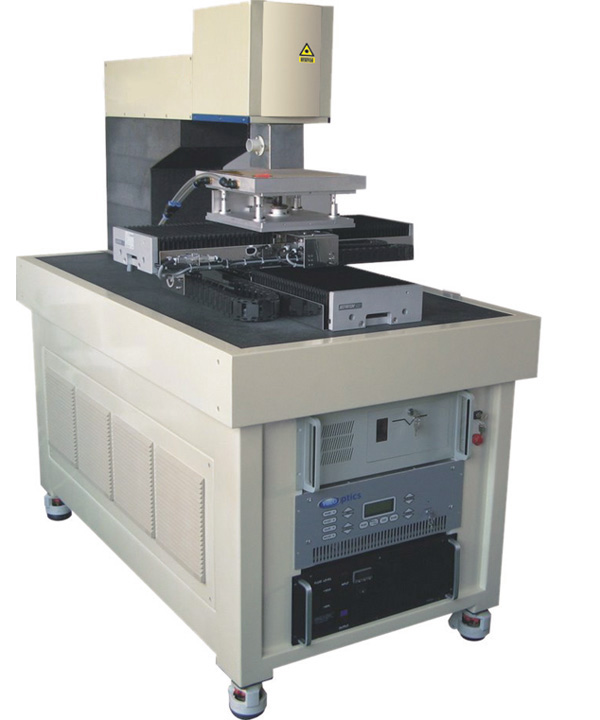

JW-UV-5/8紫外激光柔性線路板切割機
該機采用美國原裝進口紫外激光器，配備德國SCANLAB 高精度數字振鏡及高精度數控工作臺。專門針對柔性線路板的鉆孔、外型切割及覆蓋膜開窗口而設計。采用振鏡掃描及高精度數控工作臺的聯合運動，在柔性線路板上得到所需要的孔及外型輪廓。
針對傳統的加工方式具有如下優點：
1. 紫外激光器聚焦光斑細，切割邊緣光滑、整齊。無毛刺、無溢膠。
2. 紫外激光的熱影響微乎其微，無傳統激光器切割的糊邊現象。
3. 對于覆銅的柔性線路板，進行鉆孔及輪廓切割無加工障礙。
4. 比傳統的沖壓方式，更方便快捷，無模具費用，交貨周期可縮短，尤其針對小批量，多品種的線路板加工
技術參數
激光工作物質 二級管泵浦YVO4 X/Y工作臺 400mm×300mm
激光波長 355un 工作臺定位精度 ±0.02mm
輸出功率 3W/5W/8W 工作臺重復精度 ±0.01mm
光束質量 ㎡＜1.1 激光器升降程 200mm
調制頻率 1-50KHz 供電功率 AC220V±10% 50Hz
最小光斑 0.008mm 整機功率 2-3KW
振鏡掃描范圍 100mm×100mm 冷卻方式 恒溫制冷（±0.1℃）
蝕刻深度 0.01-1mm（視材料可調） 激光器連續工作時間 24H
掃描速度 9000mm/s CCD自動定位精度 ±0.01mm（可選配）
掃描重復精度 ±0.002mm |
